    MESH組網方案全集(有線回程,無線回程,AP模式,單線復用)

    對于大戶型,大平層,躍層,別墅等戶型來說,使用MESH組網,實現無線擴展的一種方式。

    這種組網方式,相對靈活,設置簡單,尤其是對之前沒有進行網線布置的情況。對于精裝修的房屋,想后期進行無線擴展來說,無線MESH成了唯一的方案。

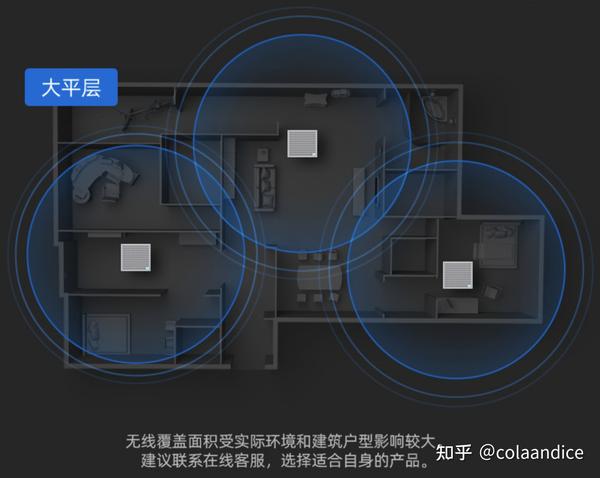

    無線MESH組網
    無線MESH的注意事項

    MESH技術

    說起Mesh這個單詞,英文含義非常簡單,就是網、網格、網狀物。從它的基本定義來講,網狀網絡的拓撲結構是:網絡中所有的節點都互相連接,并且每一個節點至少連接其他兩個節點,所有的節點之間形成一個整體的網絡。

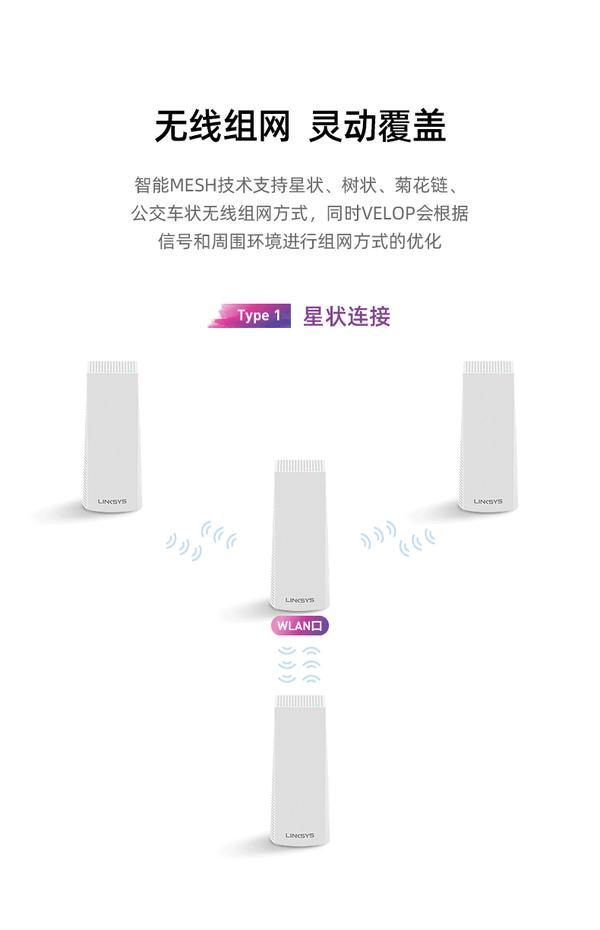

    支持Mesh功能的路由器,組網后,會生成一種網狀網絡,不同接入點可以以星狀、樹狀、串聯和總線方式,混合組網。在這個網絡中,SSID統一,無線設備還可以自由尋找信號最好的節點去連接傳輸數據,用戶手持設備在不同節點間,穿梭時無線網絡是無縫切換的,實現較好的漫游效果,漫游過程中,數據丟包,延時,抖動越低,網絡質量越好。

    MESH組網的特點:

    SSID統一
    網絡統一管理
    增加節點方便
    支持有線,無線,混合等回程方式
    良好的漫游體驗

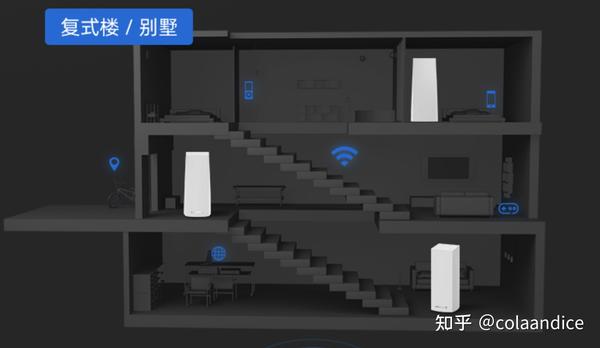

    MESH組網結構
    MESH組網示意圖

    MESH組網,與無線中繼組網,本質上都是無線信號組網,擴大無線覆蓋范圍。mesh增加了網絡的統一控制。這是無線中繼組網所不具備的功能。所以在漫游和使用體驗上,比無線中繼要好很多,無線中繼技術逐步被mesh技術所取代。

    無線中繼組網

    MESH組網方案

    MESH組網的注意點:

    1、路由器固件版本,組網的所有路由器固件版本一致,固件都需要支持MESH功能
    2、第二個路由器(做擴展的那個)要恢復到出廠設置
    3、盡量同型號組網。雖然支持混合組網,但是不同型號的固件不一致,穩定性和性能,有待考察。
    4、使用無線回程,路由器的距離盡量靠近,減少障礙物的阻擋,最好不要超過2堵墻
    5、跨樓層組網,建議使用有線方式,如果使用無線方式,樓層建無地暖等阻隔,盡量將設備靠近樓梯口擺放
    6、有線回程,最好是主路由器和子路由器直接相連,減少連接交換機引起的兼容性問題

    無線回程MESH組網

    無線回程的MESH組網是最簡單的方式,也是在沒有部署網線下,唯一的選擇。

    無線回程的MESH組網,網絡質量與下面2個因素有關:(雙頻和三頻,路由器之間的距離)

    雙頻和三頻

    雙頻mesh組網的時候,節點間傳輸會與移動設備共享同一個5G頻段,終端連接的網速衰減較大。

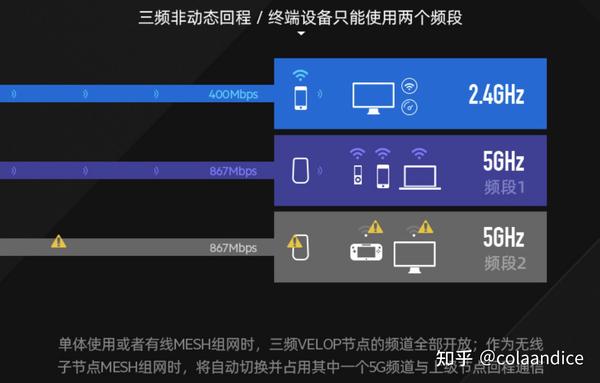

    三頻mesh組網的時候,節點間有專用的頻段進行mesh組網,終端連接的網速不受影響。無線體驗良好。在沒有進行mesh組網之前,三頻用戶都可以使用,mesh之后,一個頻段用于mesh組網,用戶可以使用2個頻段。

    三頻路由器
    三頻無線MESH的特點

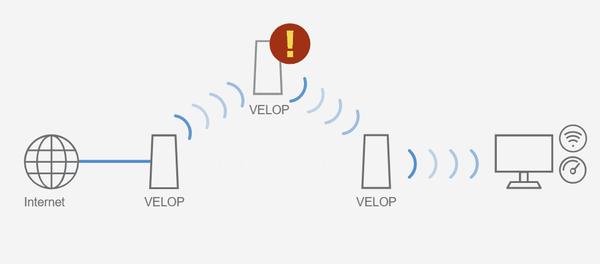

    路由器之間的距離

    無線mesh組網的體驗和節點間數據傳輸質量密切相關,而節點連接質量和節點間距離、穿墻數目相關。因此,一般建議2個節點間只間隔一面墻(距離不要超過10米)進行覆蓋,如穿墻過多會影響節點間信號質量。

    無線回程,只需要按照各個廠家的操作說明進行即可。

    以小米為例:

    先將所有需要入網的路由器固件,升級到最新版本。

    將主路由器加電,配置正常的上網功能。然后用瀏覽器,訪問IP地址:192.168.31.1(小米路由器的默認管理IP)。登錄主路由器的后臺。在右上角,添加MESH節點。這個時候,將子路由器加電,長按路由器背后的RESET按鍵,恢復出廠設置,再進行搜索添加。添加成功后,可以將子路由器,擺放到自己需要的位置,開機即可。

    有線回程MESH組網

    這種方式是最理想的組網方式,網絡最穩定,對路由器的要求最低,無線網速也不會有衰減。

    有線回程,需要提前部署好網線,通過有線將所有的路由器連接在一起。

    需要提前做好網絡規劃,部署好網線,并且在有網線接口的地方,預留電口。因為路由器需要有網有電。

    但是有線組網方式,因為家庭中網線的部署方式不同,在設置上更為復雜一些。

    有線組網之前,需要先進行無線MESH組網,組網完成后,再進行網線的連接。不要開始組網的時候就連接網線。

    注意事項:
    有線MESH,最推薦的是主路由與子路由直接網線相連
    后面的很多方法,都會使用交換機,連接主路由和子路由,有時候會有兼容性問題,造成無法有線MESH的情況。

    光貓橋接和關閉DHCP服務設置(后面配置的基礎)

    光貓橋接,關閉光貓自身的DHCPP服務,是后面操作的基礎,光貓橋接后,可以讓網絡的配置更靈活,避免因為光貓引起的網絡故障,在一定程度上也提升網絡的性能。如何設置光貓橋接,請查看我的文章。

    1、網線匯聚到了非弱電箱的位置

    光貓改為橋接模式,關閉光貓的DHCP服務,關閉光貓的WIFI功能

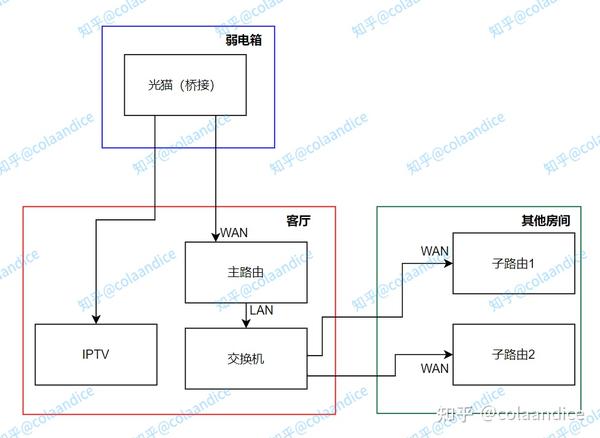

    網線匯聚到非弱電箱位置

    這是比較理想的一種方案。使用MESH路由器,充當主路由。弱電箱里只有光貓,網線集中到客廳的位置。其中交換機僅為擴充主路由器的端口使用,不是強制要求,子路由器可以直接連接到主路由器上。

    建議從光貓中,引出至少2條網線,到網線集中的位置,以客廳電視墻為例。1條網線用于連接IPTV,1條連接主路由器,其他的房間位置的網線,都匯聚到主路由的位置。

    在這個位置,增加一個千兆交換機,將主路由器連接到交換機上,將其他網線連接到交換機上,其他子路由器,連接到各個位置。光貓為橋接模式,主路由器進行撥號。千兆交換機的作用是擴展主路由器的LAN口,如果主路由器的LAN口夠用,則可以不需要交換機。

    2、所有網線都匯聚到弱電箱的位置

    這個也是一般家裝比較多的情況。所有房間的網線都匯聚到弱電箱,弱電箱的空間通常很小,不能放入太多的設備。這種情況下,將光貓改為橋接模式,將一個交換機放入光貓中,將交換機與光貓相連,然后將其他房間的網線,連接到交換機上。將mesh路由器,部署到需要的位置,連接到網線上即可。使用主路由器進行撥號聯網。

    可以替換網線的情況(弱電箱有大于1條網線到客廳)

    弱電箱中引出3根網線到客廳位置。如果原來是1根網線,可以替換為3根網線。

    1根連接IPTV,1根連接主路由器的WAN口,然后將主路由器的LAN口,連接1根網線,將網線與弱電箱中的交換機1相連,其他房間的網線,連接到交換機上。光貓橋接,主路由撥號即可。先無線MESH組網,組網口,將子路由拿到個其他房間,接上網線即可。

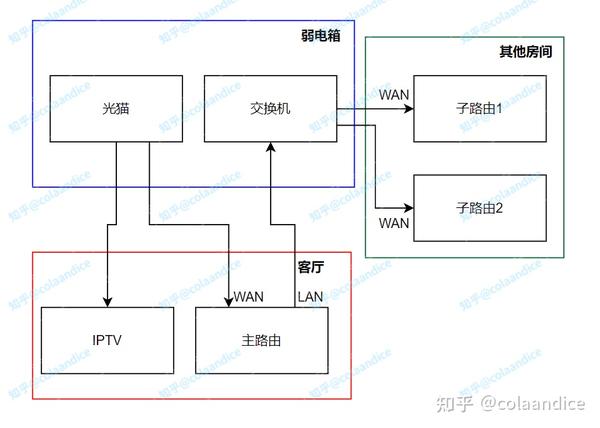

    弱電箱有3條網線

    單線復用MESH組網(弱電箱只有1根網線到各個房間)

    光貓設置為橋接,關閉光貓的DHCP服務功能。這是單線復用的基礎,如果這步無法操作,則無法使用單線復用。

    弱電箱只有1根網線到客廳位置。這種情況下,暫時先不考慮IPTV的問題。

    增加2個千兆非網管交換機,可以根據實際情況,使用最便宜的5口,8口千兆的非網管交換機。其中交換機1的尺寸,要可以放入弱電箱中。交換機2可以大一些。

    按照拓撲圖進行聯網,需要先將主路由的WAN口連接到交換機2,配置正常的撥號上網,網絡聯通后,配置子路由的無線MESH組網,組網完成后,將主路由器的LAN口連接到交換機2,將其他子路由拿到其他房間,將WAN口連接到交換機1上即可。

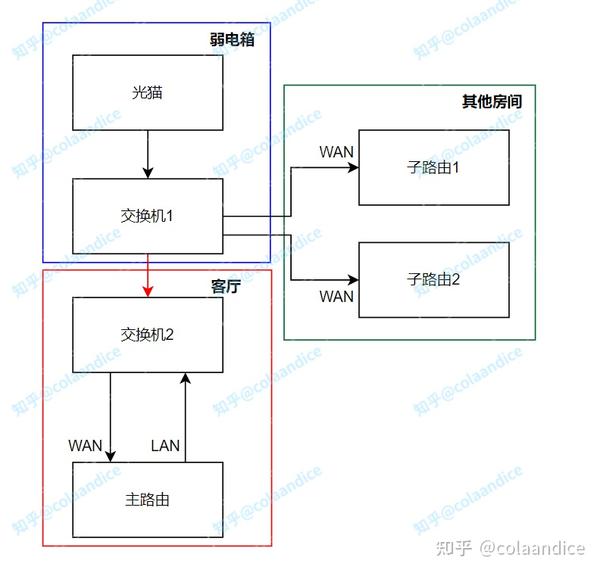

    單線復用MESH組網

    注意:

    華碩路由器的固件,包含梅林,與這種方式的單線復用存在兼容問題,需要使用VLAN的方式,通過VLAN將WAN和LAN分離。需要使用到網管交換機,不能使用非網管交換機

    單線復用MESH組網+IPTV(弱電箱只有1根網線到各個房間)

    光貓設置為橋接,關閉光貓的DHCP服務功能。這是單線復用的基礎,如果這步無法操作,則無法使用單線復用。

    這種網絡下,需要使用到2個千兆網管功能的交換機,需要用到交換機的VLAN功能,將IPTV的數據與上網數據進行分離才可以。對用戶的網絡要求比較高一些。網管交換機默認有管理IP地址,網絡中有2個網管交換機的時候,需要修改網管交換機的默認管理IP,網絡設備的IP不要有沖突。

    將IPTV的接口劃分到一個VLAN,將路由器,上網的數據接口,劃分到另一個VLAN。兩者的數據不互通。

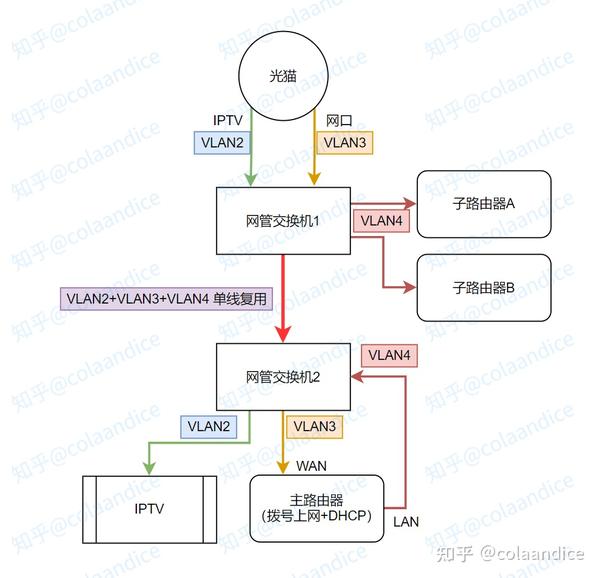

    單線復用MESH組網+IPTV

    單線復用的VLAN設置示意圖

    單線復用VLAN設置示意圖


    單線復用的詳細配置,也可以查看UP主的視頻講解。

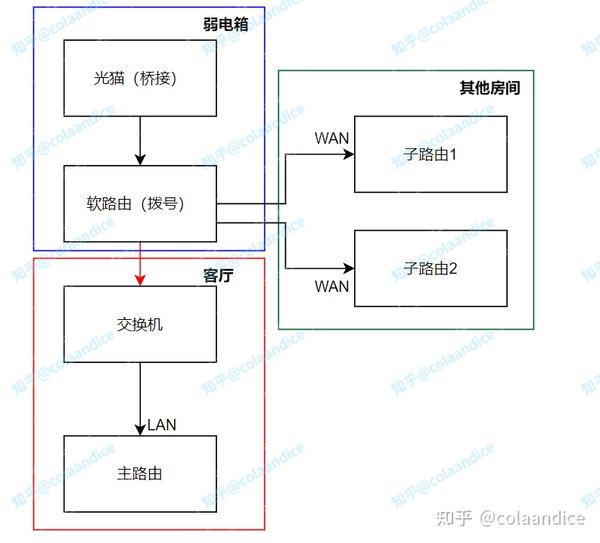

    AP模式MESH組網

    網絡中,需要使用到軟路由作為主路由。其他MESH路由器,僅提供無線功能,這個時候需要將MESH路由器通過AP模式組網。AP模式下,所有的路由器僅提供無線功能,其他路由器固件的高端功能,比如防火墻,端口映射等都無法使用。有時候路由器自身的APP功能也會受到影響。

    AP模式的路由器,只進行無線覆蓋,不進行撥號上網,數據轉發功能,對路由器的功能犧牲很大。

    比如軟路由的IP是192.168.2.1,將MESH主路由器手工設置為192.168.2.2。

    然后進行無線MESH組網。組網成功后,關閉主路由器的DHCP。

    根據實際情況,交換機可以省略。

    部分品牌型號的路由器固件(華碩,小米,領勢等),支持AP模式MESH,操作上會更方便一些。AP模式下,根據不同的路由器廠商方案,連接到路由器的WAN或者LAN,以廠商說明為準。

    AP方式MESH

    MESH方案總結

    最簡單的方案,部署多條網線,將網線集中到弱電箱之外的地方。網線集中的地方,空間更大,這樣無需過多的設備和網絡技術,只需要連線就可以。后期的網絡擴展更靈活。

    弱電箱部署3條網線到客廳,其他房間的網線到弱電間,也是不錯的方案。只需要在弱電箱中安裝1個普通千兆交換機。

    所有網線都集中到了弱電箱,弱電箱只有1條網線到客廳,還需要支持IPTV和mesh組網。需要使用到2個網管功能的交換機,同時對用戶的網絡動手能力比較高。

    在裝修的時候,多部署一些網線,減少弱電箱中的網線,是更好的選擇。

    購物紅包

    MESH組網相關設備

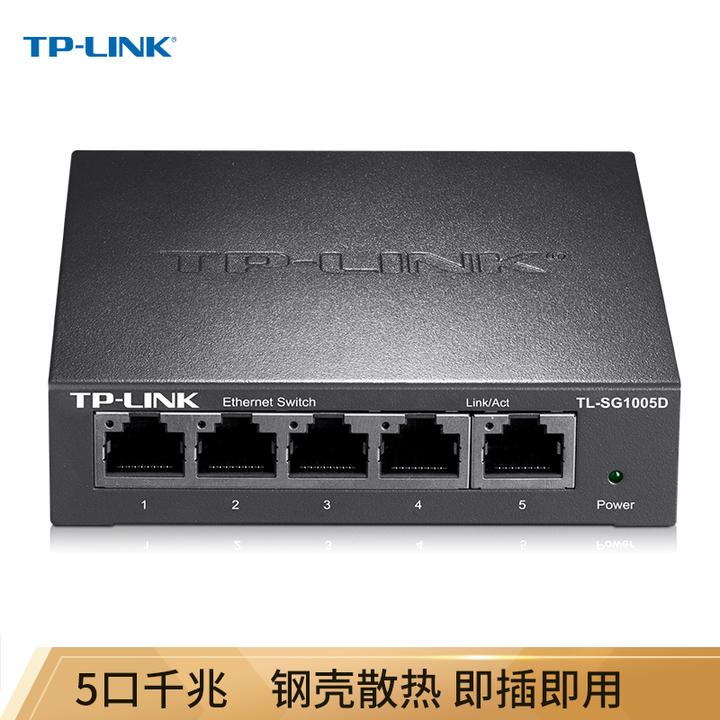

    普通交換機

    用于接口擴展使用,選擇千兆交換機接口。放入弱電箱的交換機,注意尺寸。

    水星的設備性價比突出。交換機的技術含量不高,高端的產品一般是鐵殼,做工,散熱更好。

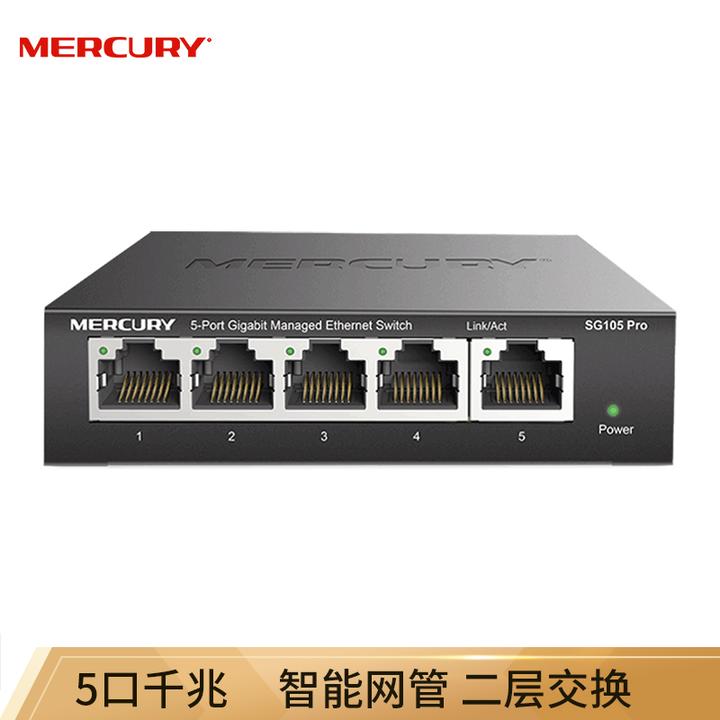

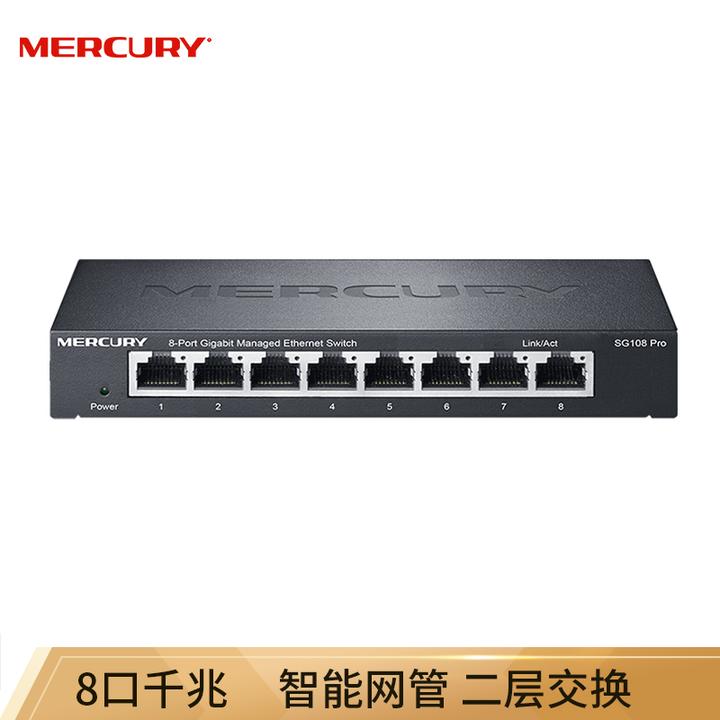

    支持VLAN功能的網管交換機

    用于做VLAN隔離,實現IPTV,單線復用等功能,價格比普通交換機貴一些,支持WEB管理。

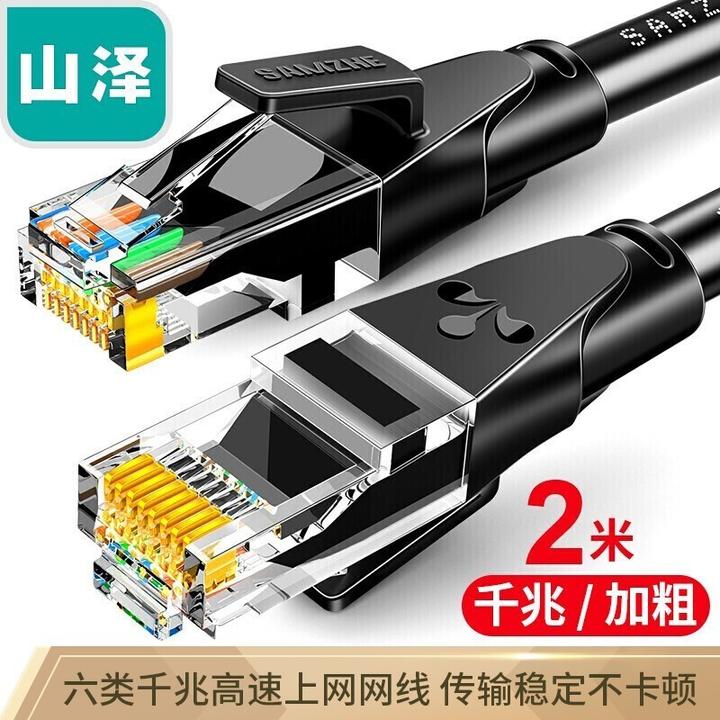

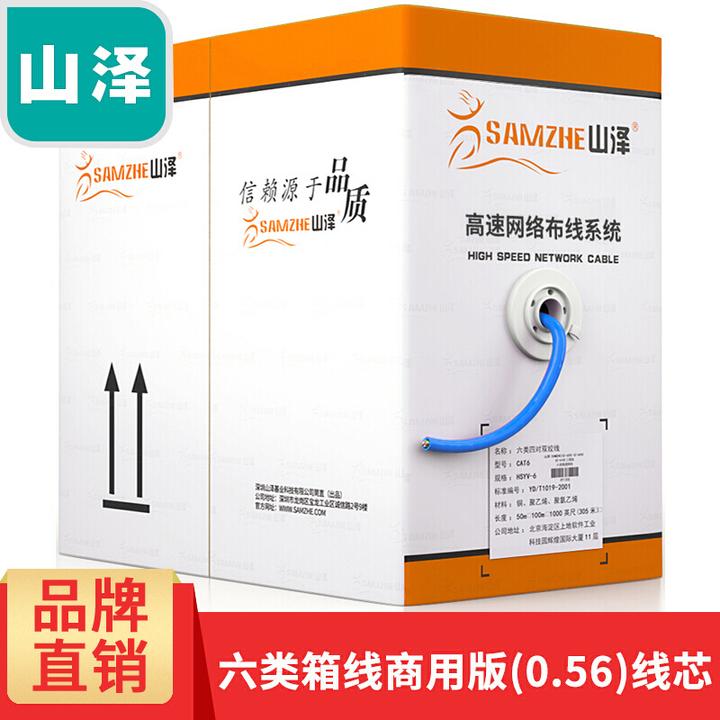

    網線

    新房裝修,需要提前做好網絡規劃。因為裝修公司是不專業的,只能自己出方案。

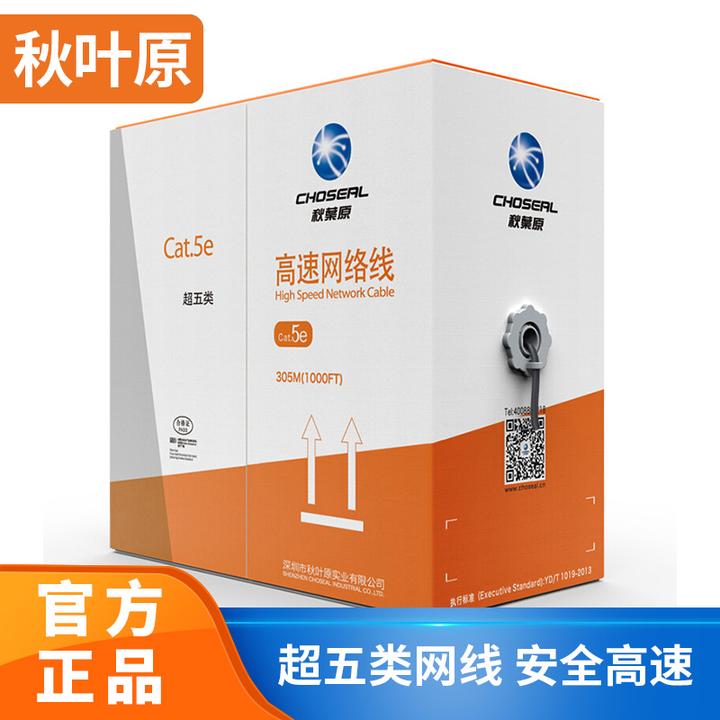

    至少部署超五類網線,預算高一些,可以使用六類網線。提前部署好網線,可以避免后期的網絡返工,避免明線,滿足幾年的網絡需求。

    【更多網線產品】

    MESH路由器

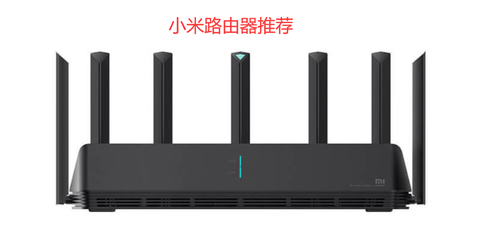

    小米

    小米路由器的眾多型號,在2021年下半年都停產下架了。比如小米的AX3600,AX6000,AX9000,Redmi的AX5,AX6等。如果能在二手市場以原價買到這些型號,還是比較超值的。

    小米的路由器的固件,增強了MESH組網的功能,可以使用AP模式進行組網,設置方便,性價比突出。

    現在的小米系列,只有這3款路由器值得推薦了。

    Redmi AX3000 雙頻路由器,無線信號覆蓋大,可以與小米AX系列進行混合組網。

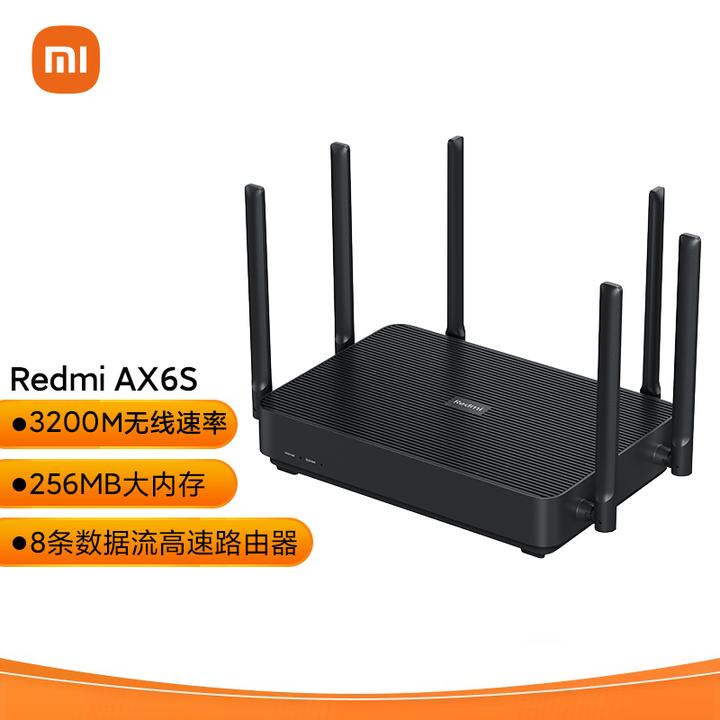

    Redmi AX6S,使用了MTK的CPU,支持MESH組網功能,但是建議選擇同型號的AX6S進行組網,MTK芯片和高通芯片的MESH組網,實際的穩定性還有待觀察。

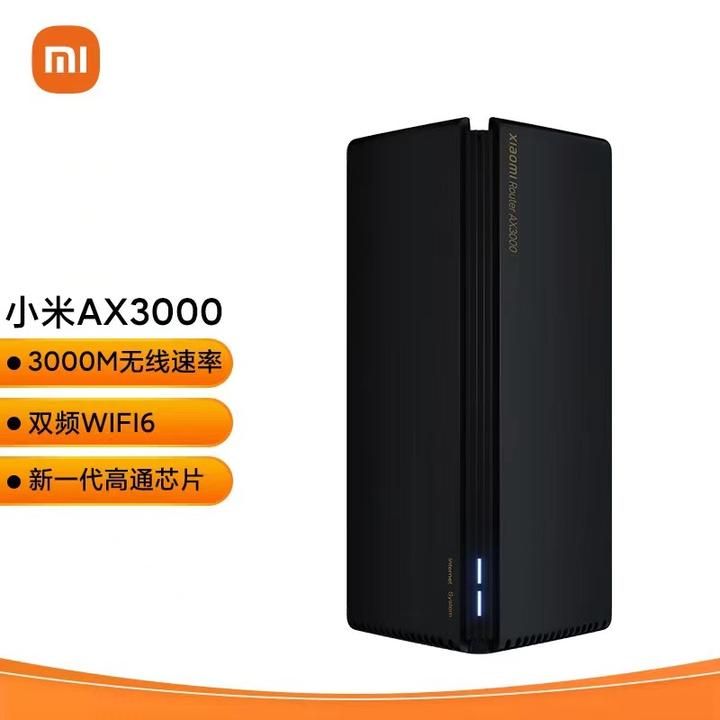

    小米AX3000,小米路由器中,少見的內置天線型號,外形較好。

    華為

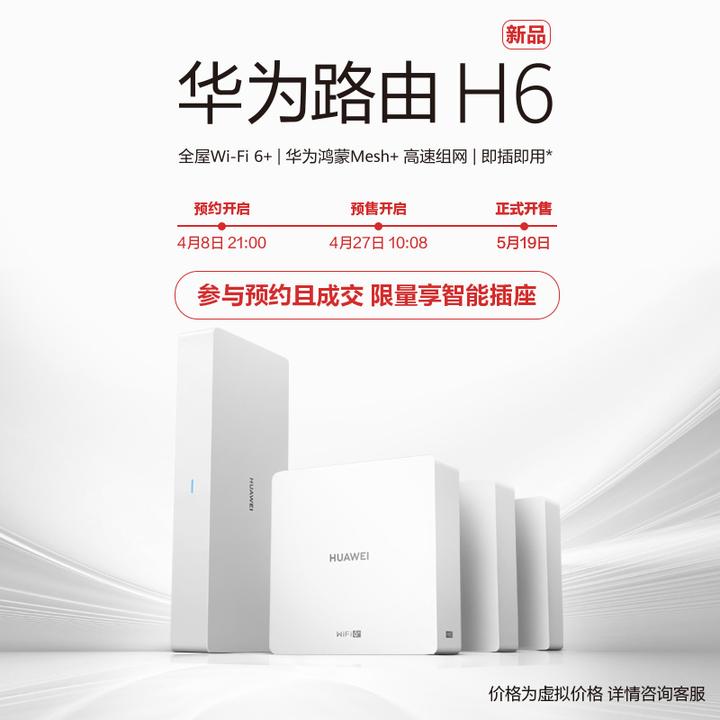

    華為H6,是有線MESH套裝,必須在部署網線的情況下使用,通過網線對面板進行供電。但是不屬于AC+AP的方案。

    華為新的AX3 Pro,改為高通芯片。

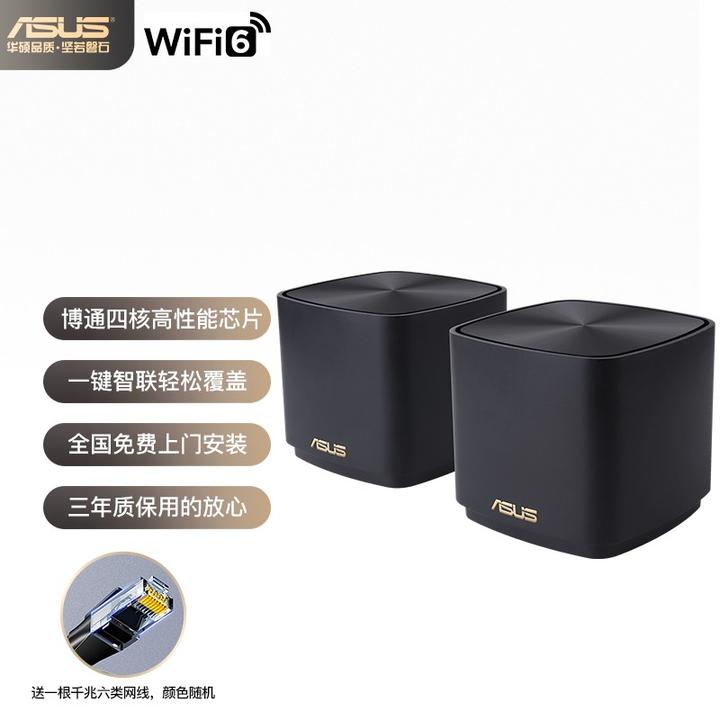

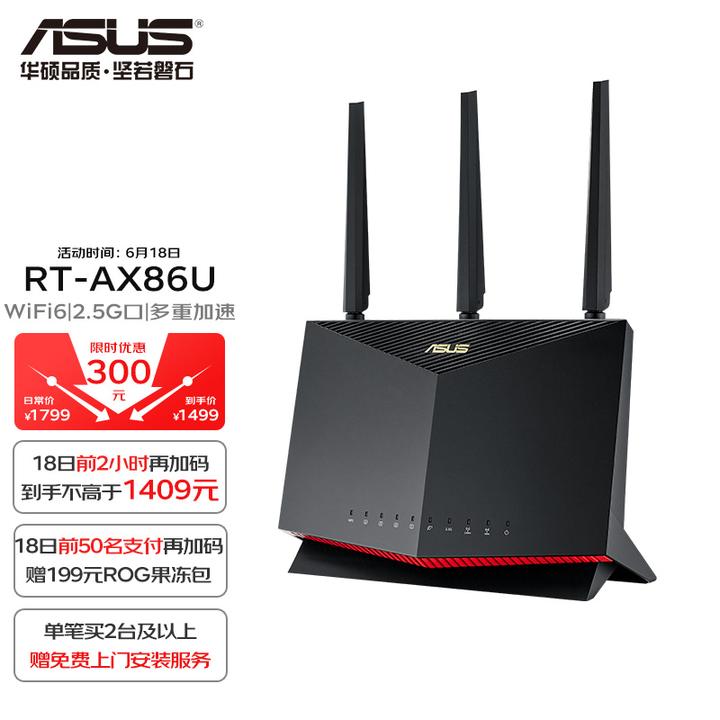

    華碩

    華碩的大部分型號都支持Aimesh組網。專用的mesh路由器是三頻路由器。價格在千元以上,外形方正,顏值高。華碩路由器的固件,穩定可靠,管理功能豐富,也是很多人購買華碩路由器的原因之一。第三方的固件和插件也很豐富,可以實現更多的功能。如果華碩路由器想實現單線復用,一定要搭配網管交換機。

    網件 NETGEAR

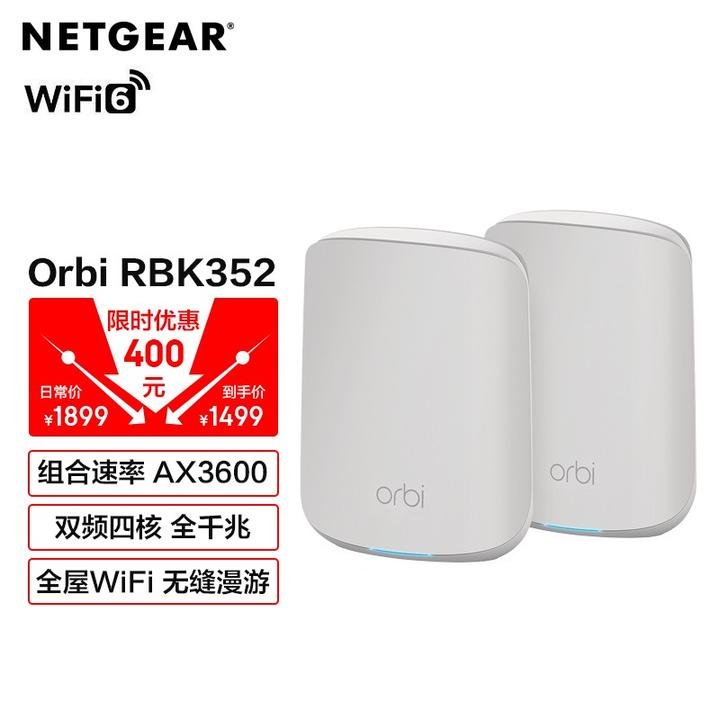

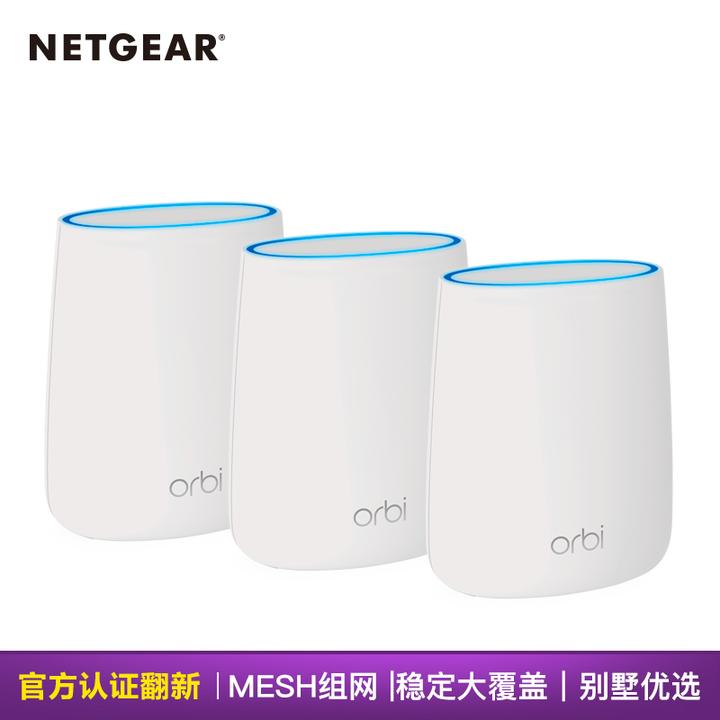

    Orbi系列的專用MESH路由器,一般為三頻MESH。

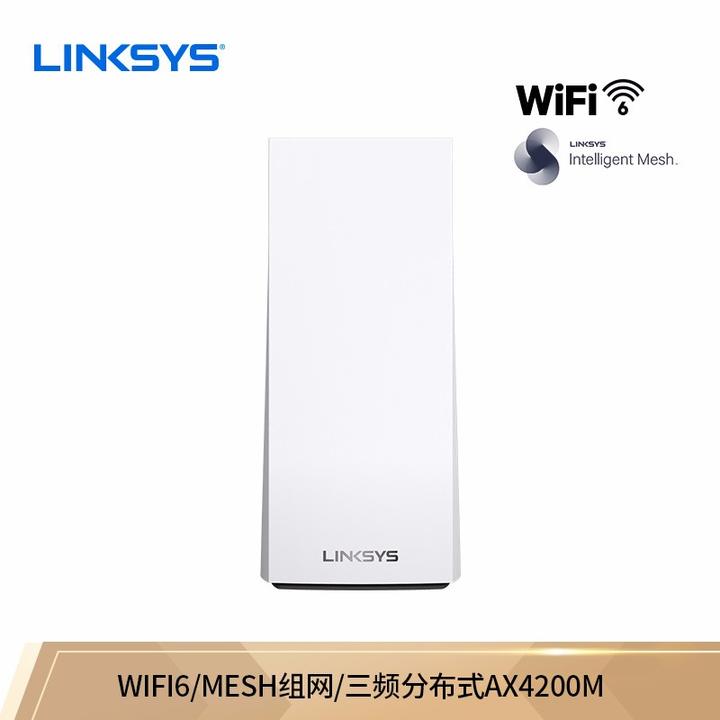

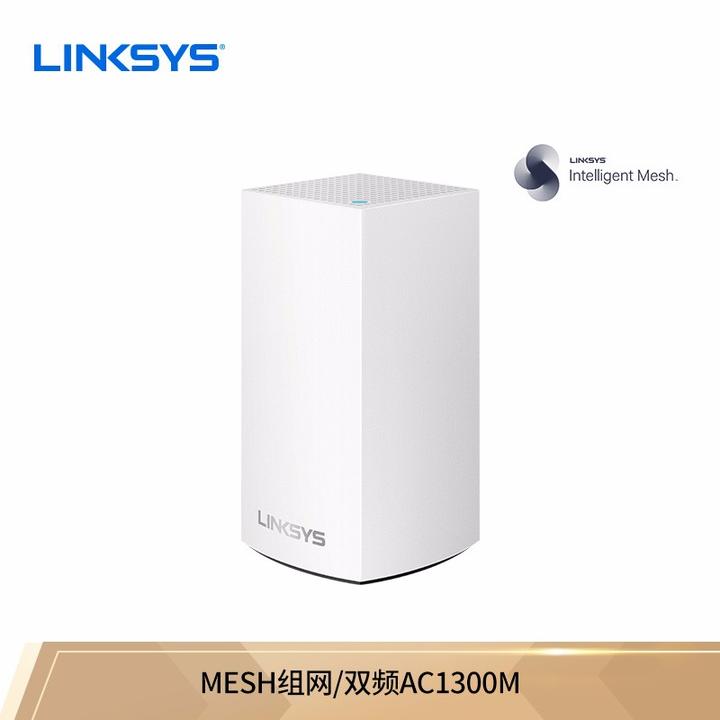

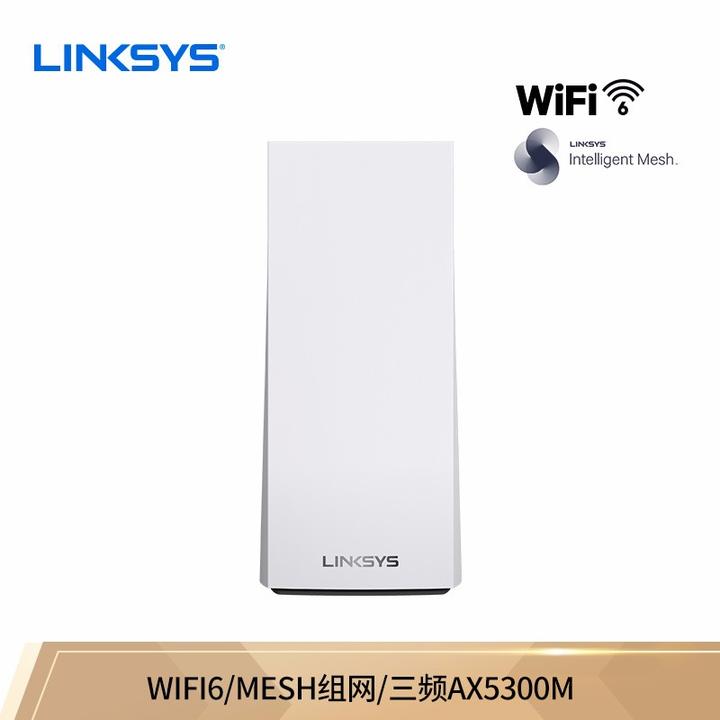

    領勢 Linksys

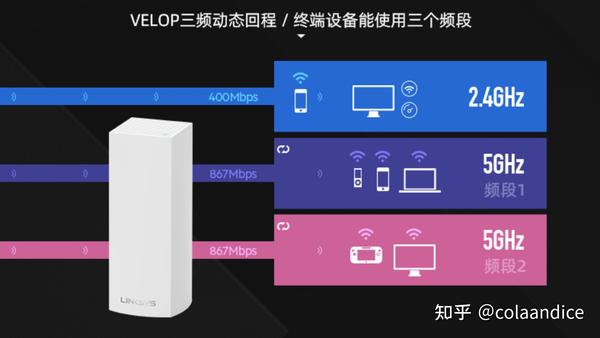

    主力產品是Velop系列的MESH路由器,主打三頻組網,路由器白色外觀,外形方正,高顏值路由器的代表。領勢的產品提供三年質保,上門安裝服務等。

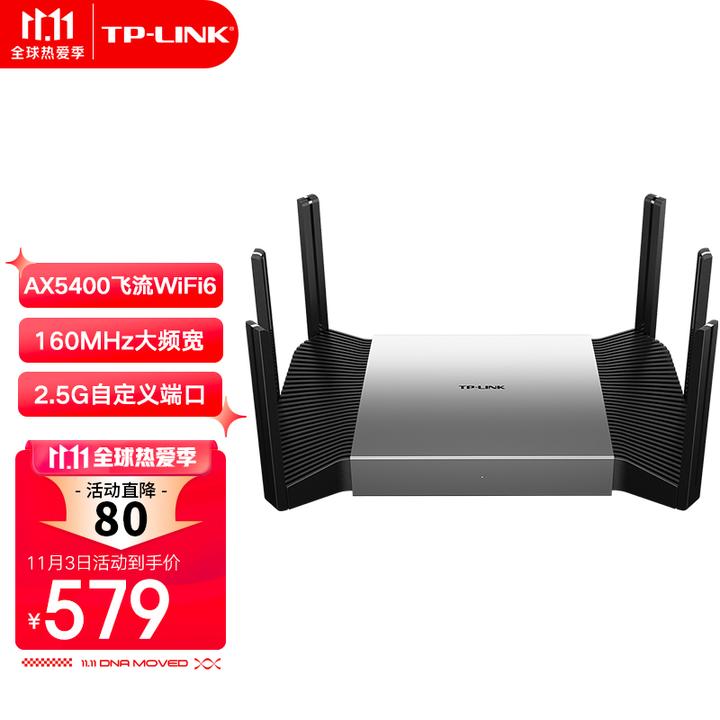

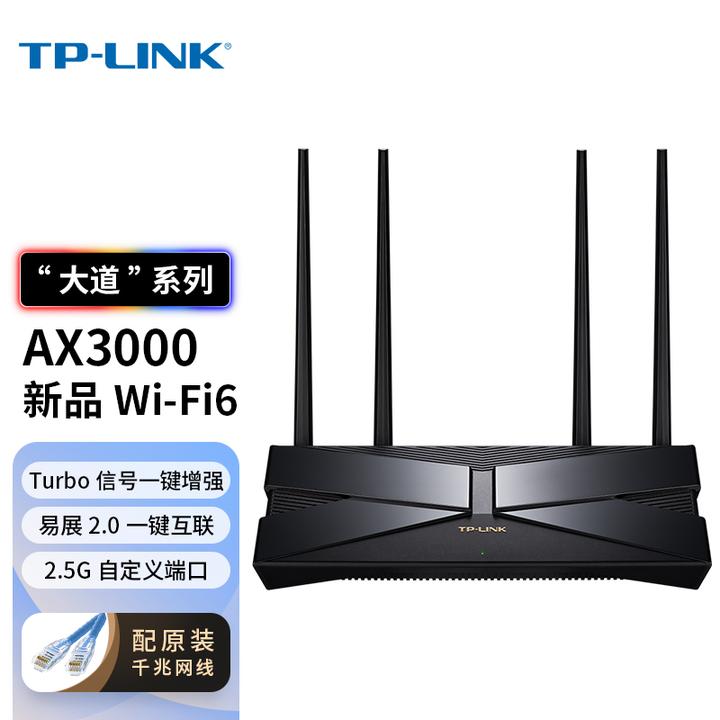

    TPLINK

    TP最新發布的大道系列,也是低端組網的選擇,性能強勁,配置豐富,比如雙WAN支持,端口聚合,2.5G網口等,原來的一些高端路由器功能,如今都下放到300元路由器商,也是很好的性價比之選

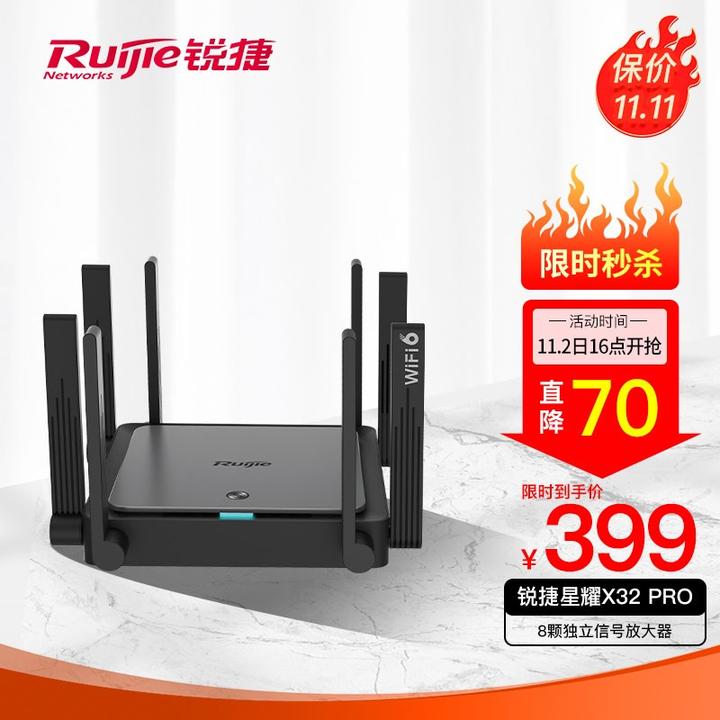

    銳捷

    銳捷作為傳統的網絡廠商,主要的產品是企業級的網絡產品,2021年,開始推出家用路由器產品,無線性能比較強。

    更多路由器選型

    請查閱收藏我的相關文章

    AC+AP的組網方案

    大戶型組網的方案,除了MESH組網之外的選擇。

    AC+AP的方案,更靈活,大規模部署,成本有優勢,適合對網絡有高需求的用戶采用。

    大戶型的網絡搭建,視頻監控,家庭影院,智能家居等問題,歡迎私信交流,設備購買由額外折扣

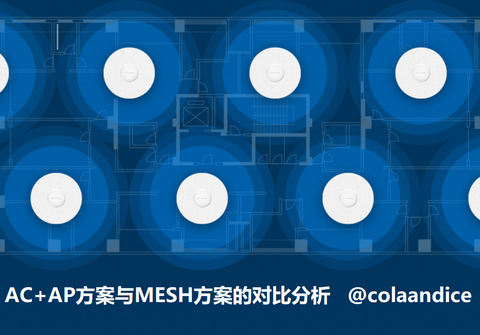

    AC+AP方案與MESH方案的對比

    AC+AP模式與MESH模式的區別對比。

    AP美觀,網絡控制豐富。MESH配置簡單(有線mesh的單線復用,配置最復雜),便宜的路由器比較丑,貴的路由器比AP成本還高。

    可以根據自己的需求和預算,進行選擇。
